Pouce ( " ) ：
Le pouce ("") est une unité de spécification courante dans le système américain, utilisée pour les tuyaux en acier, les vannes, les brides, les coudes, les pompes, les tés, etc. Par exemple, une spécification peut être de 3".
Le terme "pouce" (abrégé en "in") signifiait à l'origine "pouce" en néerlandais, un pouce étant la longueur d'une articulation du pouce. Bien entendu, la longueur du pouce d’une personne varie naturellement. Au 14e siècle, le roi Édouard II d'Angleterre a établi le « pouce légal standard ». Il a été défini comme la longueur de trois des plus gros grains d'orge à partir du milieu d'un épi d'orge, placés bout à bout.
Généralement, 1" = 2,54 cm = 25,4 mm.
DN :
DN est une unité de spécification courante dans les systèmes chinois et européens, utilisée de la même manière pour désigner les spécifications des tuyaux, des vannes, des brides, des raccords de tuyauterie et des pompes, telles que le DN300.
DN fait référence au diamètre nominal d'un tuyau (également appelé alésage nominal). Il est important de noter qu’il ne s’agit ni du diamètre extérieur ni du diamètre intérieur, mais plutôt d’une valeur moyenne entre les deux, appelée diamètre intérieur moyen.
Φ：
Φ est un symbole universel désignant la dimension du diamètre extérieur des tuyaux, des coudes, de l'acier rond et d'autres matériaux, qui peut également être appelé diamètre. Par exemple, Φ609,6 mm fait référence à un diamètre extérieur de 609,6 mm. Ce symbole est couramment utilisé dans les applications de vannes, en particulier pour les connexions à collier.
Interconnexion entre les trois
Premièrement, " et DN ont des significations presque identiques, tous deux représentant essentiellement l'alésage nominal, indiquant la taille de la spécification. Φ sert à combiner les deux.
Par exemple : si un tuyau en acier est spécifié comme DN250, le même tuyau sera étiqueté 10" en pouces. Y a-t-il un lien entre eux ?
La réponse est oui. Généralement, vous pouvez convertir des dimensions en pouces entiers en DN en multipliant par 25. Par exemple :
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

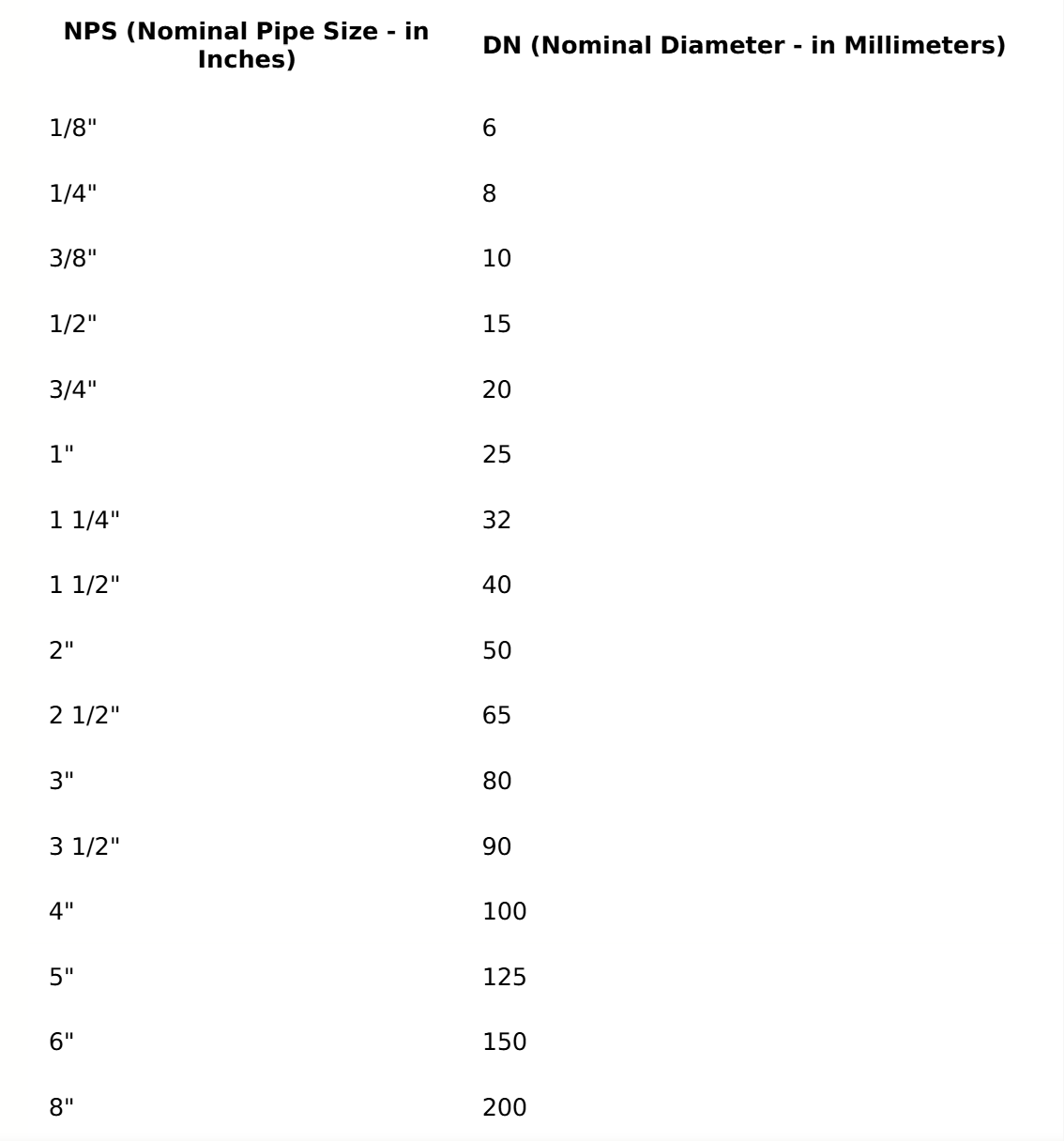

Il existe cependant des exceptions. Par exemple, 3" × 25 = 75, ce qui arrondit à DN80. Il existe également des dimensions en pouces avec des fractions ou des décimales comme 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", celles-ci ne peuvent pas être calculées de cette façon, mais les calculs sont à peu près les mêmes, ce sont pour la plupart des valeurs standard. :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
