Un débitmètre vortex est conçu et fabriqué sur la base de la théorie des vortex de Karman, principalement utilisé pour mesurer le débit de divers fluides propres tels que les gaz, les liquides et la vapeur. Les débitmètres Vortex se caractérisent par une faible perte de pression, une large plage de mesure et une grande précision. Lors de la mesure du débit volumétrique des fluides, ils ne sont presque pas affectés par les changements de paramètres tels que la densité, la pression, la température et la viscosité du fluide. Sans pièces mécaniques mobiles, ils offrent une grande fiabilité et nécessitent peu d’entretien. De nos jours, les débitmètres vortex de différents fabricants peuvent intégrer une compensation de température, permettant une compensation directe de la température pour les mesures de gaz/vapeur. Les débitmètres Vortex sont devenus l'un des instruments de mesure de débit universels et sont largement utilisés dans les industries de transformation.
Les débitmètres Vortex atteignent généralement une précision de 1 % pour la mesure de gaz/vapeur et de 0,75 % pour la mesure de liquide. Cependant, si elle est mal installée, la précision des mesures peut être considérablement compromise.
Discutons de l'installation de débitmètres vortex :
1. L'emplacement d'installation doit être éloigné des tuyaux soumis à des vibrations et des impacts mécaniques.
2. Le débitmètre doit être installé dans un endroit garantissant que le tuyau est complètement rempli pour obtenir une mesure normale.

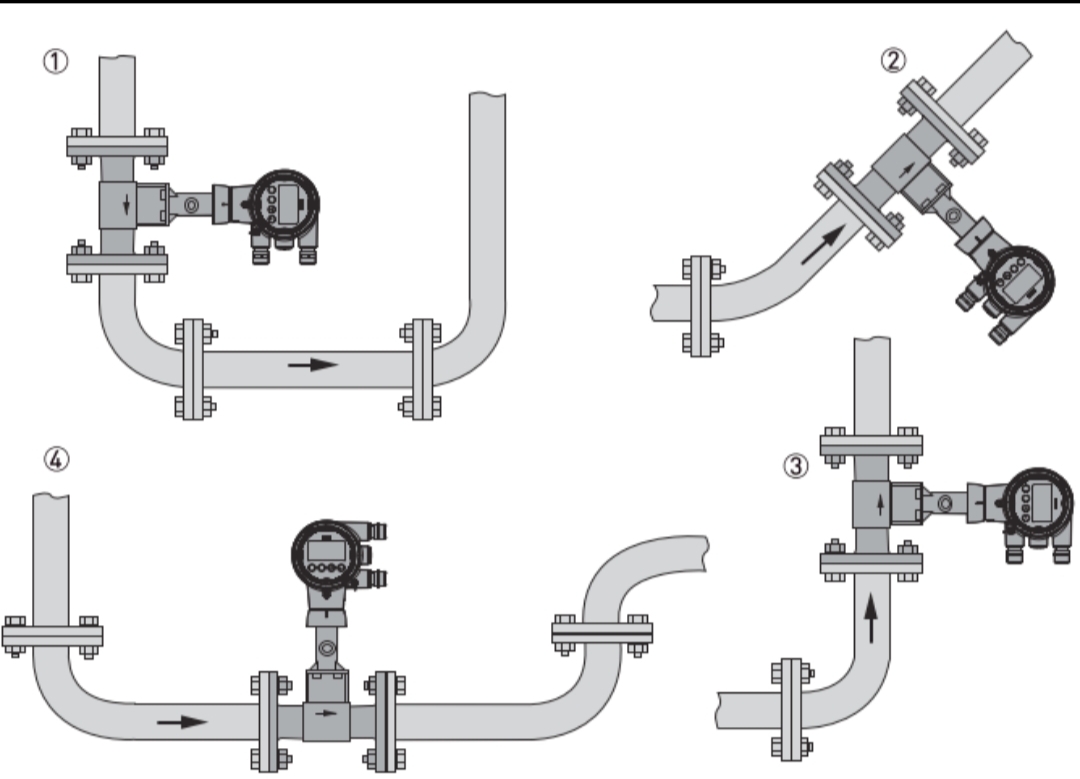

Pour les applications liquides, le débitmètre ne doit pas être installé à des points élevés. Les positions d'installation suivantes sont recommandées :

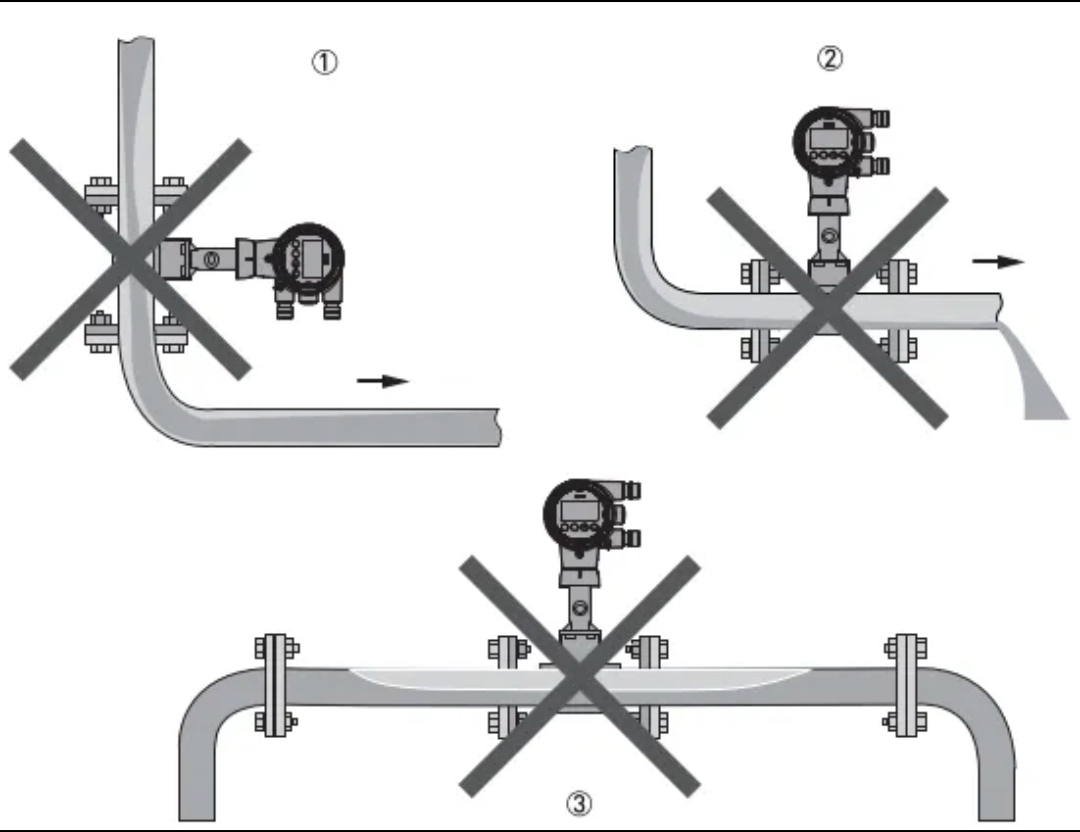

Les positions d'installation suivantes ne sont pas recommandées pour les applications liquides :

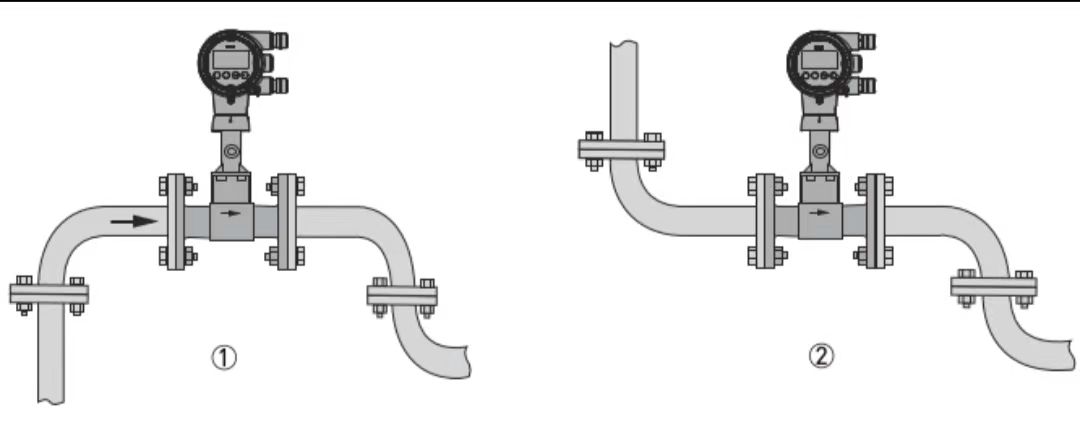

Pour les applications gaz/vapeur, le pipeline est toujours plein de gaz. Par conséquent, le débitmètre peut être installé dans des orientations verticales ascendantes, verticales descendantes ou horizontales. Toutefois, il ne doit pas être installé aux points bas. Les positions d'installation recommandées sont :

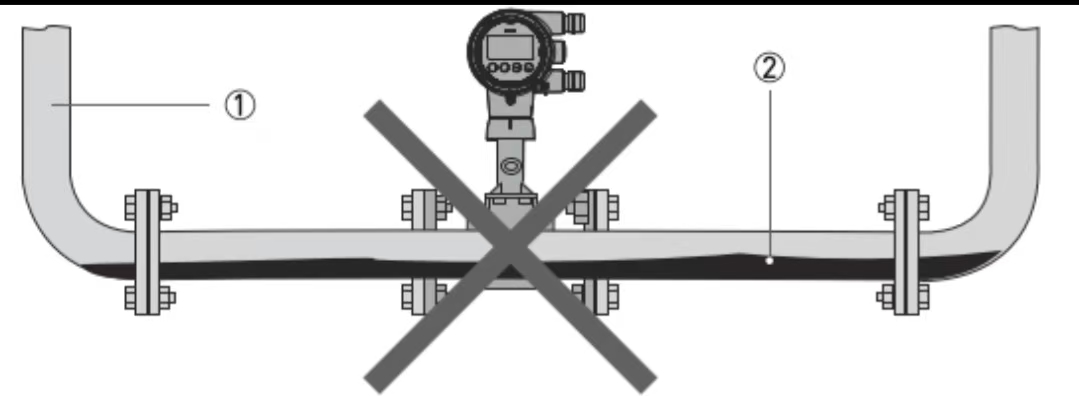

Pour les applications gaz/vapeur, les points bas peuvent accumuler du liquide et ne doivent pas être sélectionnés pour l'installation :

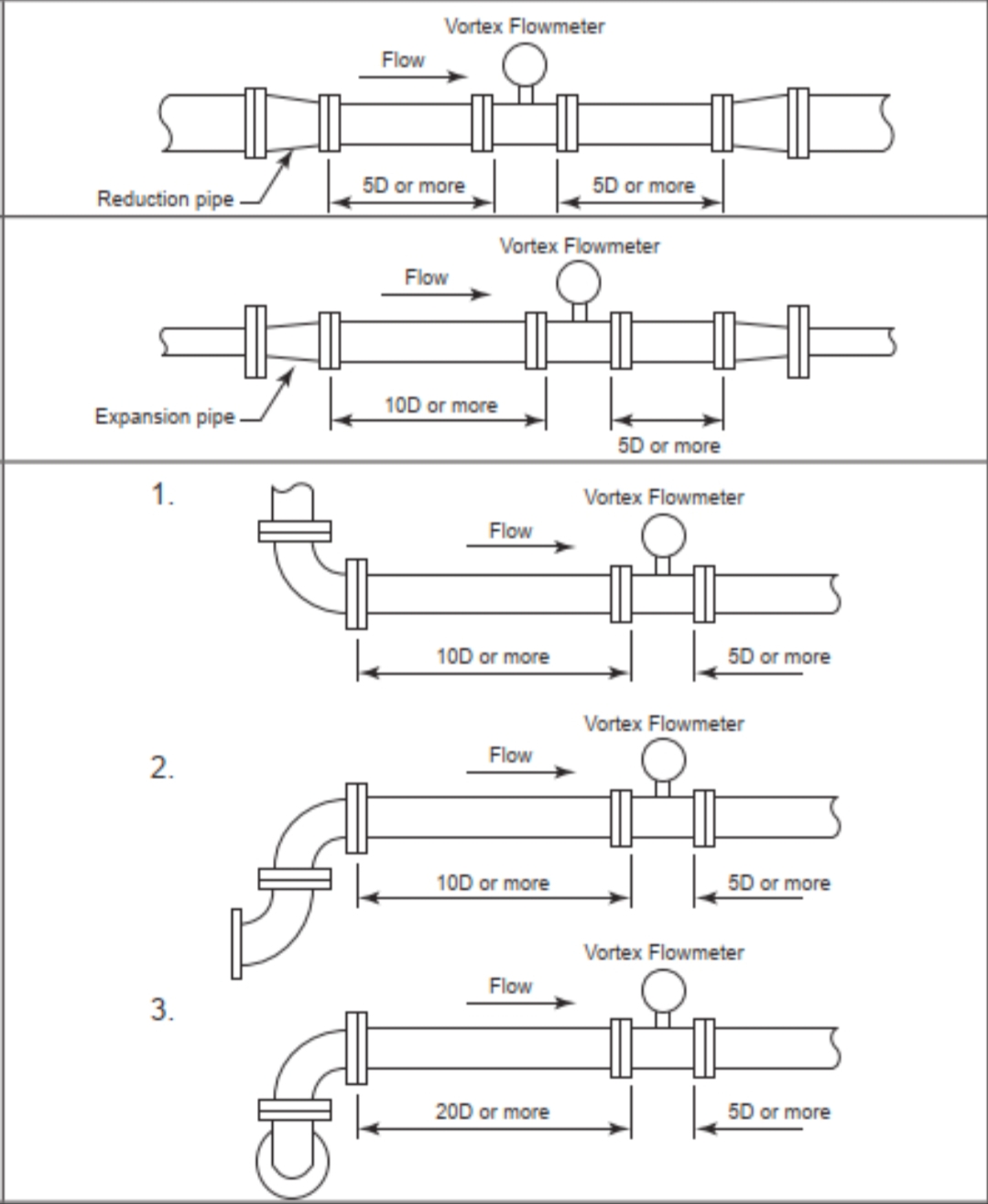

3. Sections de tuyaux droits en amont et en aval (si des instruments de température et de pression sont nécessaires, ils doivent être installés en aval du débitmètre. Les instruments en aval doivent également être situés à l'extérieur de la section de tuyau droit. L'ordre de disposition recommandé pour plusieurs instruments est le suivant : débitmètre, transmetteur de pression, transmetteur de température). En règle générale, reportez-vous aux exigences de longueur de tuyau droit spécifiées dans l'échantillon de produit du fabricant (ou aux directives communes de 15D en amont et de 5D en aval selon les manuels des instruments). Informez à l’avance l’équipe d’ingénierie de tuyauterie des exigences en matière de conduites droites en amont et en aval pour le débitmètre vortex. Une fois le fabricant de l’instrument sélectionné, les exigences d’installation doivent être reconfirmées conformément aux spécifications du fabricant.

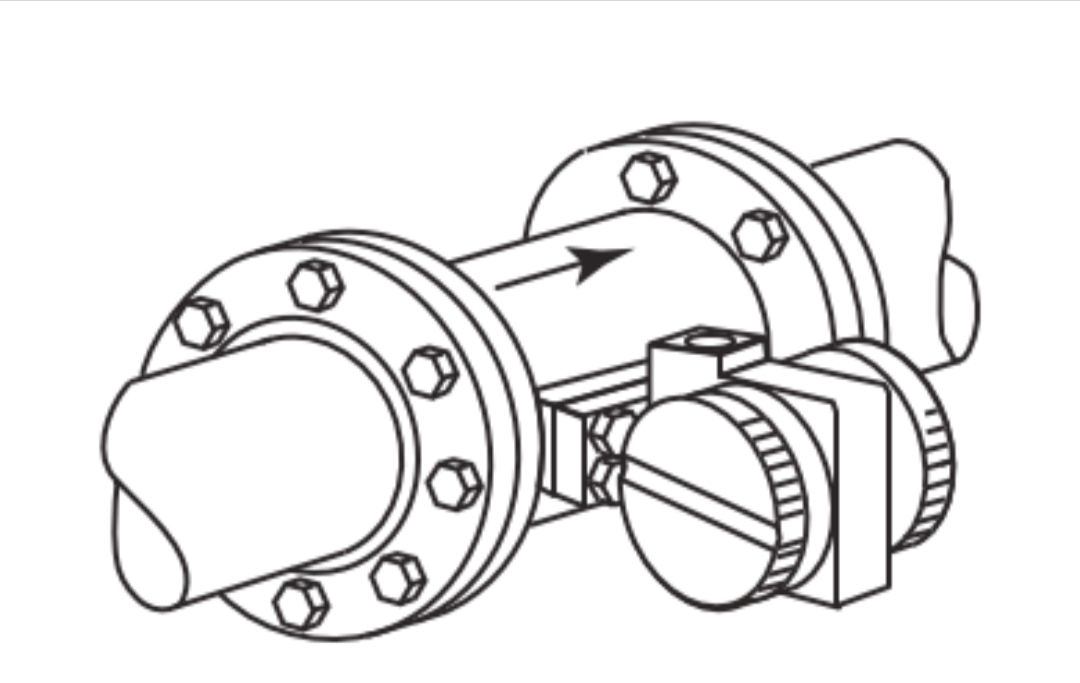

4. Lors de la mesure de fluides à haute température, les fabricants fournissent généralement des débitmètres vortex de type divisé. Pour les débitmètres vortex intégrés, l'orientation du transmetteur doit être déterminée en fonction de la température du fluide. Par exemple, lors de la mesure de vapeur à haute température, le transmetteur doit être orienté latéralement ou vers le bas (certains fabricants ne recommandent pas une installation vers le bas, car du liquide pourrait pénétrer dans la tête du transmetteur).
